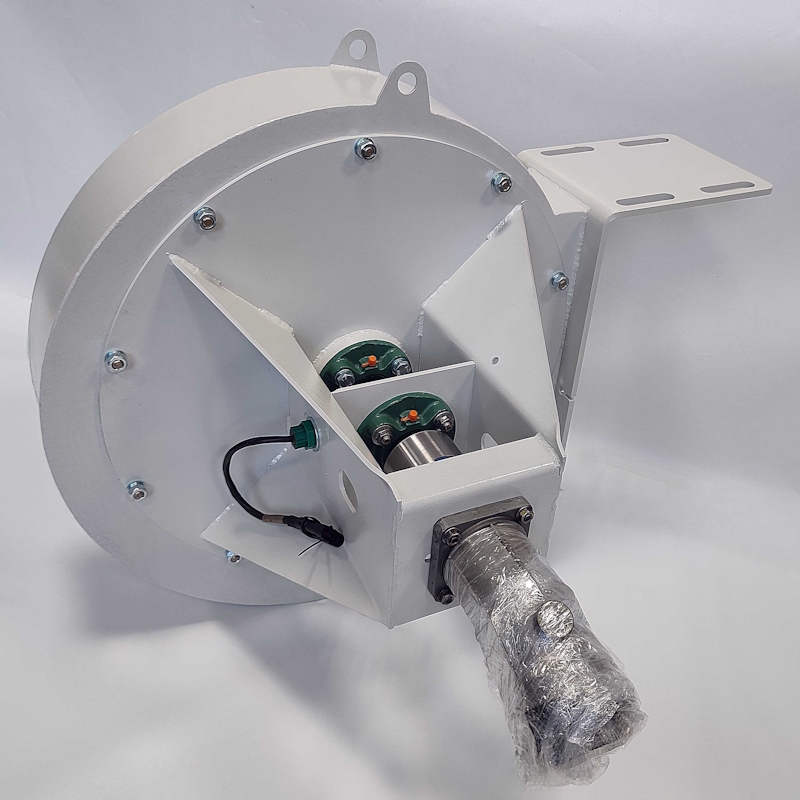

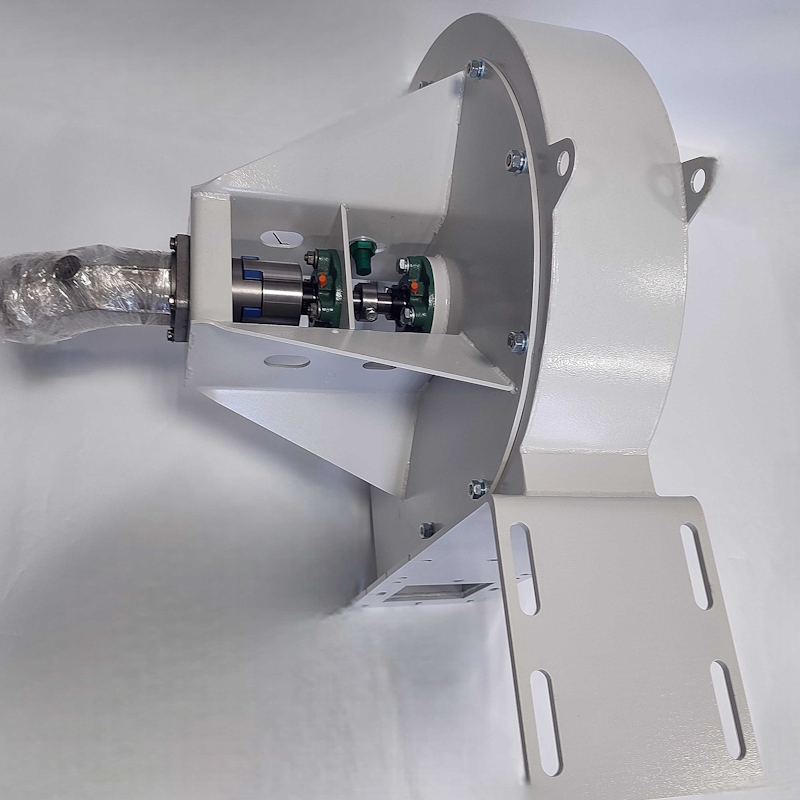

Вентилятор со ступицей и гидромотором
Назначение
Вентиляторная установка предназначена для создания в пневмопроводах стабильного воздушного потока, который бы позволил транспортировать дозированный высевающими аппаратами материал к рабочим органам посевных комплексов.
В зависимости от технических характеристик агрегатируемой культиваторной части посевного комплекса в вентиляторной установке могут применятся вентиляторы высокого давления (вентилятор ВВД) №4 (крыльчатка диаметром 400 мм) или №5 (крыльчатка диаметром 500 мм).
Привод крыльчатки вентилятора ВВД осуществляется или напрямую от гидромотора или от гидромотора и клиноременной передачи. Данная Вентиляторная установка может агригатироваться, как с импортными, так и с отечественными тракторами в конструкции, которых отсутствует независимый контур гидравлической системы.

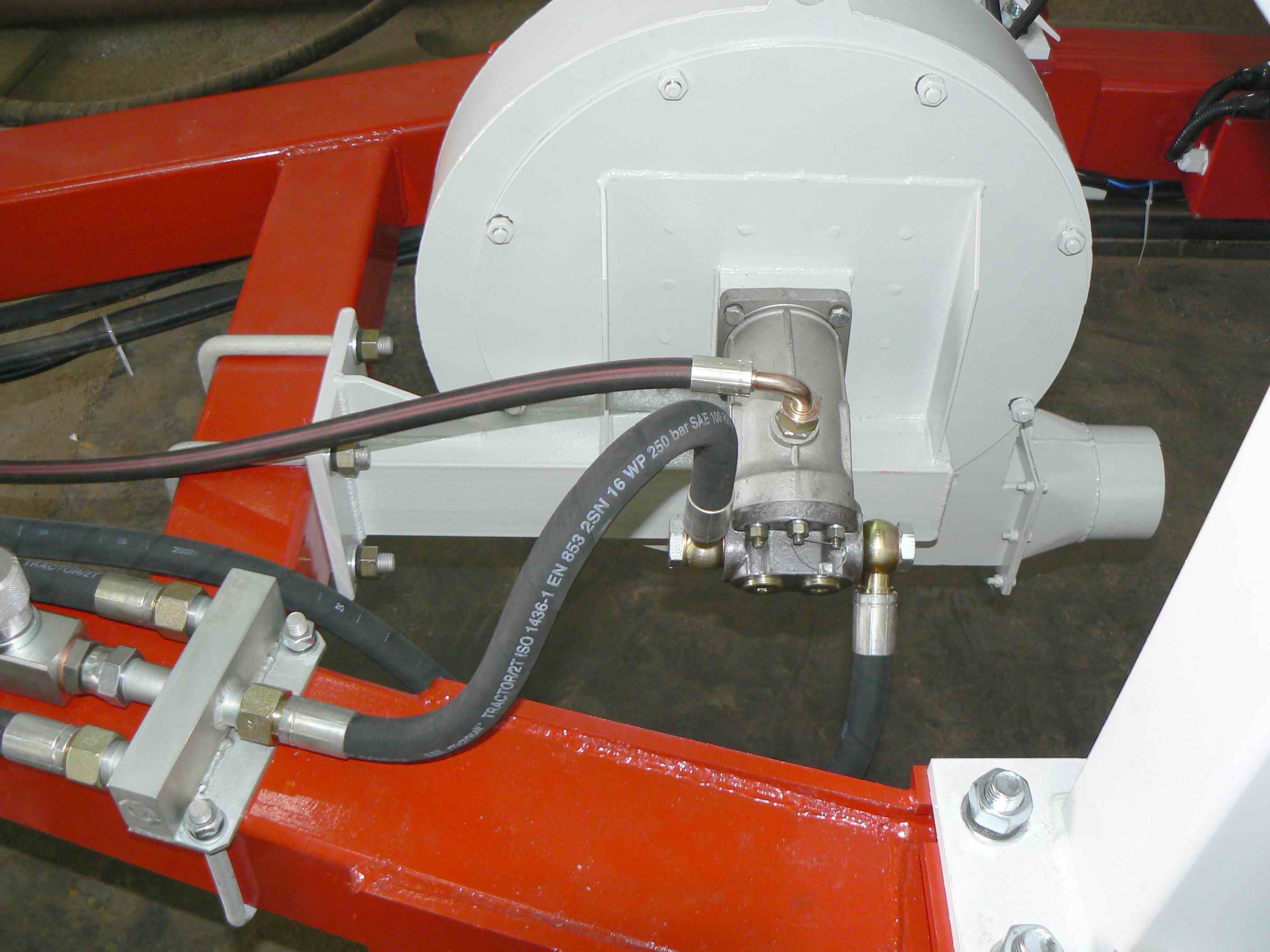

Гидромотор предназначен для преобразования энергии потока гидравлического масла в механическую энергию вращения выходного вала, на котором установлен ведущий шкив клиноременной передачи, ведомый шкив - установлен на валу ступицы вентилятора, при этом частота вращения вала гидромотора прямо пропорциональна расходу гидравлического масла проходящего через гидромотор.
В гидросистеме предусмотрено устройство регулирующее частоту вращения вентилятора для изменения скорости воздушного потока, а обратный клапан предотвращает повреждение гидромотора и осуществляет плавную остановку крыльчатки вентилятора при отключении гидросистемы трактора.
Технические характеристики
Состав вентиляторной установки
В состав Вентиляторной установки для посевных комплексов, входят:

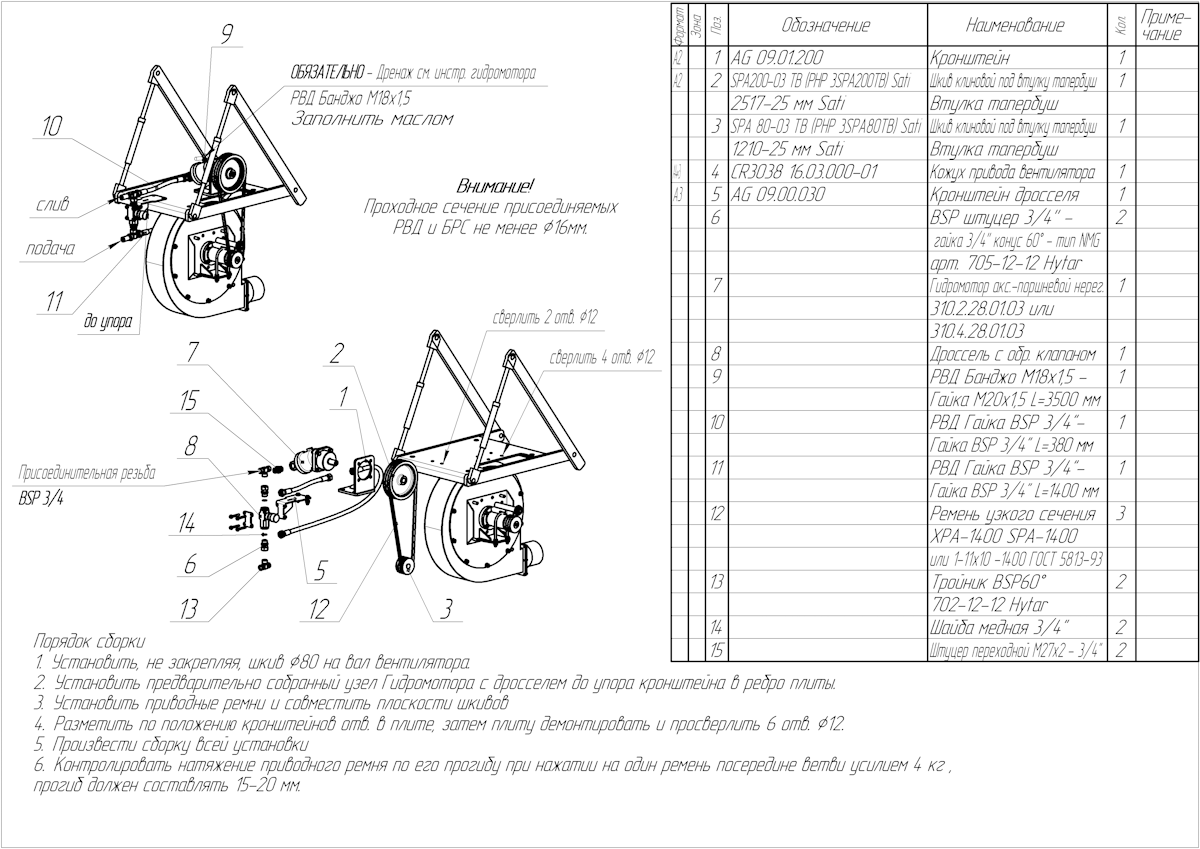

Модернизация привода вентилятора от ДВС с переходом на гидромотор
Фото
