Назначение

Пневмотранспортная система располагается на культиваторной части посевной машины и предназначена для транспортирования и распределения высеваемого материала по рабочим органам. Она состоит из колонны, распределительной головки, в которой осуществляется разделение потока воздушно-семенной смеси по семяпроводам и пневмопроводов: материалопроводов и семяпроводов.

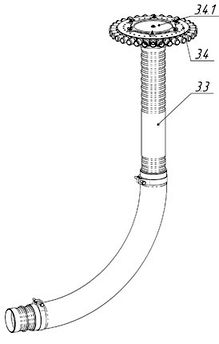

Пневмотранспортная система

3.3 – колонна, 3.4 – распределительная головка, 3.4.1 – крышка, (материалопровод и семяпроводы условно не показаны)



Преимущества по сравнению с альтернативными решениями

  • Одноступенчатая система распределения с конструктивными особенностями колонны и распределительной головки обеспечивают наибольшую точность распределения высеваемого материала между отдельными семяпроводами. Испытания, проведенные на СибМИС и Алтайской МИС показали отличные результаты, неравномерностью высева зерновых культур между отдельными семяпроводами - менее 5%.
  • Оптимальное расположение пневмотранспортной трассы имеет большое значение для эффективной работы всей системы централизованного высева. Однако высокая скорость движения потока воздушно-семенной смеси по пневмотранспортной трассе, создаваемая вентилятором высокого давления, все равно является опасным фактором травмирования семян. Учитывая это, в местах соударения семян с внутренними элементами конструкции пневмосистемы применены полимерные материалы, которые в несколько раз снижают травмирование семян.

Комплект поставки

Пневмотранспортная система поставляется комплектно в соответствии с конструктивными особенностями и шириной захвата культиваторной части посевной машины.

Для разделения высеваемого материала по семяпроводам применяются унифицированные распределительные головки, которые делят поток воздушно-семенной смеси на 24, 32, 36, 40 и 48 частей.

Семяпроводы присоединяются вплотную к отводящим штуцерам распределительной головки посредством соединительных патрубков и фиксируются хомутами с двух сторон.

Монтаж семяпроводов

3.4 – распределительная головка; 3.4.2 – соединительный патрубок; 3.5 – семяпровод D25; 11 – хомут

В случае необходимости разделения воздушно-семенной смеси на отличное от предложенного унифицированного ряда распределения, возможно заглушить резиновыми пробками незадействованные отводящие штуцера распределительной головки.

В комплект поставки в варианте для совместного высева
семян и удобрений входят:
В комплект поставки в варианте для раздельного высева
семян и удобрений входят:
Основной комплект поставки Основной комплект поставки
  1. Колонна – 1 шт.
  2. Головка распределительная – 1 шт. (24 или 32,
    или 36 или 40 или 48).
  3. Материалопровод D127 – количество метров
    по необходимости.
  4. Семяпровод D25 – количество метров по
    необходимости.
  5. Соединительный патрубок – количество штук
    в зависимости от головки распределительной.
  1. Колонна – 2 шт.
  2. Головка распределительная - 2 шт. (24 или 32,
    или 36 или 40 или 48).
  3. Материалопровод D127 – количество метров
    по необходимости.
  4. Семяпровод D25 – количество метров по
    необходимости.
  5. Соединительный патрубок – количество штук
    в зависимости от головки распределительной.
Возможные опции  Возможные опции
1. Резиновая пробка – количество штук по необходимости. 1. Резиновая пробка – количество штук по необходимости.
