Бункер прицепной для посевных машин




Назначение

Бункеры прицепные CARRAVAN 7000 предназначены для работы в составе посевных комплексов с использованием любой культиваторной части шириной захвата от 8 до 10 м, обеспечивающей выполнение агротехнических требований для технологического процесса посева.

    Бункер прицепной обеспечивает:
  • перевозку семян зерновых (зернобобовых, трав) культур и гранулированных минеральных удобрений;
  • дозирование высеваемого материала;
  • пневматическое транспортирование высеваемого материала по материалопроводам на культиваторную часть посевного комплекса, где происходит распределение высеваемого материала на необходимое количество частей, с дальнейшим движением по семяпроводам к рабочим органам.

Бункеры CARRAVAN 7000 могут использоваться во всех зонах возделывания зерновых/зернобобовых культур и трав, кроме зоны горного земледелия.

Модели

Серия CARRAVAN 7000 включает следующие модели:

  • CARRAVAN 7076 – объем бункера 7600л с системой раздельного высева семян сельскохозяйственных культур и гранулированных минеральных удобрений – применяется, когда при высеве необходимо семена и удобрения вносить в разные слои почвы;
  • CARRAVAN 7078 – объем бункера 7800л с системой совместного высева семян сельскохозяйственных культур и гранулированных минеральных удобрений – применяется, когда при высеве необходимо смешать семена и удобрения.

Особенности конструкции

  • шиберная задвижка, отсекающая материал, находящийся в бункере от системы дозирования - позволяет производить ремонт высевающих аппаратов при загруженном материалом бункере;
  • система дозирования обеспечивает быструю и простую настройку высевающих аппаратов на необходимую норму высева без использования сменных дозирующих катушек;
  • высевающие аппараты обеспечивают быструю готовность к работе при переходе с крупных семян зерновых и бобовых культур на мелкие семена трав и обратно;
  • транзитные РВД для культиваторной части посевного комплекса – 2 шт;
  • электрическая розетка для электропотребителей культиваторной части посевного комплекса;
  • система регулирования оборотов вентилятора для изменения скорости воздушного потока в зависимости от нормы высева материала;
  • клиноременная передача и обратный клапан в гидросистеме привода вентилятора предотвращают повреждение гидромотора и осуществляют плавную остановку крыльчатки вентилятора при отключении гидросистемы трактора;
  • механизм привода дозирующей системы с электромагнитной муфтой сцепления и выносным тумблером включения/выключения, устанавливаемым в кабине трактора;
  • электронная система контроля высева, определяющая:
    • минимальное количество материала в отсеках бункера;
    • вращение дозирующих катушек высевающих аппаратов;
    • частоту вращения вентилятора.
  • истема транспортной световой сигнализации для более безопасного перемещения посевной машины по дорогам общего назначения.

Технические характеристики

Наименование Модель 7076 Модель 7078
Тип изделия Полуприцепной
Объем бункера для семян и удобрений, л 7 600 7 800
Высев Раздельный Совместный
Количество отсеков бункера 2
Отношение объемов отсеков бункера, передний/задний, % 40 / 60 30 / 70
Для посевных машин шириной захвата, м 8 - 10
Максимальное количество сошников в посевной машине, шт 40
Привод высевающих аппаратов От опорного колеса
Диаметр крыльчатки вентилятора, мм 500
Привод вентилятора Гидромотор
Номинальное давление в гидросистеме, МПа 16
Скорость движения посевного агрегата при максимальной норме высева, км/ч, не более
  • ширина захвата посевной машины 8 м
  • ширина захвата посевной машины 9 м
  • ширина захвата посевной машины 10 м

11
10
9
Транспортная скорость, км/ч, не более 30
Количество персонала обслуживающего посевной агрегат - тракторист 1
Дорожный просвет, мм 350
Габаритные размеры машины, мм
  • длина
  • ширина
  • высота

5,8
3,2
3,3
Масса, т. 2,4
Унифицированный ряд распределительных головок 24, 32, 40
Пределы регулирования нормы высева, кг/га
  • семена зерновых культур
  • семена зернобобовых культур
  • семена трав
  • гранулированные минеральные удобрения

30 – 250
35 – 300
2 – 100
40 – 400

Комплект поставки

В комплект поставки бункера модели 7076 входят: В комплект поставки бункера модели 7078 входят:
  1. Одноосное шасси.
  2. Зернотуковый бункер для раздельного высева материала.
  3. Дозирующая система для раздельного высева двух продуктов:
    • высевающий аппарат – 2 шт;
    • горизонтальный инжектор – 2 шт;
    • воздухопровод D100 – 2 м.
  4. Механизм привода дозирующей системы с электромагнитной муфтой сцепления и выносным тумблером включения/выключения, устанавливаемым в кабине трактора.
  5. Вентилятор высокого давления с диаметром крыльчатки 500 мм.
  6. Гидросистема привода вентилятора.
  7. Система регулирования оборотов вентилятора.
  8. Электронная система контроля высева определяющая:
    • минимальное количество материала в бункерах;
    • вращение дозирующих катушек высевающих аппаратов;
    • частоту вращения вентилятора.
  9. Система транспортной световой сигнализации.
  10. Тройник для деления воздушного потока на две части для раздельного высева.
  1. Одноосное шасси.
  2. Зернотуковый бункер для совместного высева материала.
  3. Дозирующая система для совместного высева двух продуктов:
    • высевающий аппарат – 2 шт;
    • горизонтальный инжектор – 1 шт;
    • воздухопровод D100 – 1 м.
  4. Механизм привода дозирующей системы с электромагнитной муфтой сцепления и выносным тумблером включения/выключения, устанавливаемым в кабине трактора.
  5. Вентилятор высокого давления с диаметром крыльчатки 500 мм.
  6. Гидросистема привода вентилятора.
  7. Система регулирования оборотов вентилятора.
  8. Электронная система контроля высева определяющая:
    • минимальное количество материала в бункерах;
    • вращение дозирующих катушек высевающих аппаратов;
    • частоту вращения вентилятора.
  9. Система транспортной световой сигнализации.
Возможные опции Возможные опции
  1. Электронная система контроля высева расположенная на культиваторной части посевной машины, которая определяет блокировку (забивание) потока семян в семяпроводах.
  2. Диафрагма D100 регулирующая изменения воздушного потока в одном из двух воздухопроводов при раздельном высеве.
  1. Электронная система контроля высева расположенная на культиваторной части посевной машины, которая определяет блокировку (забивание) потока семян в семяпроводах.

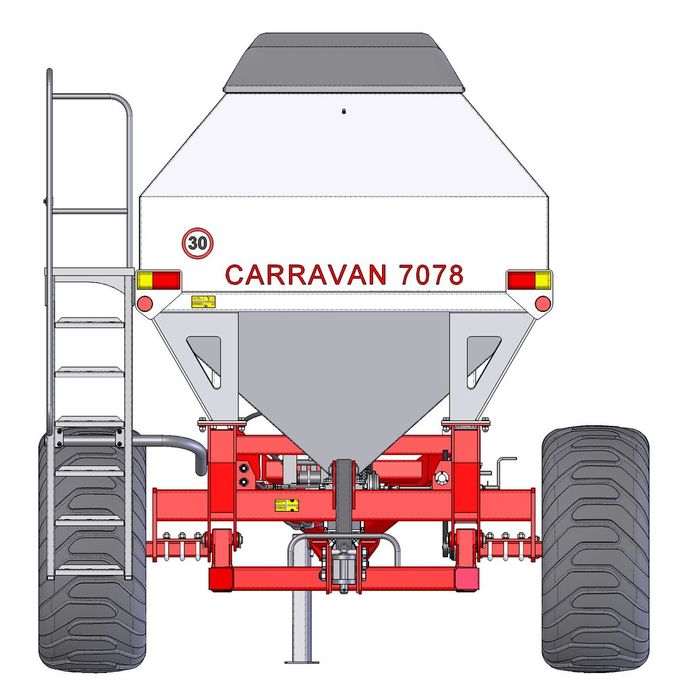

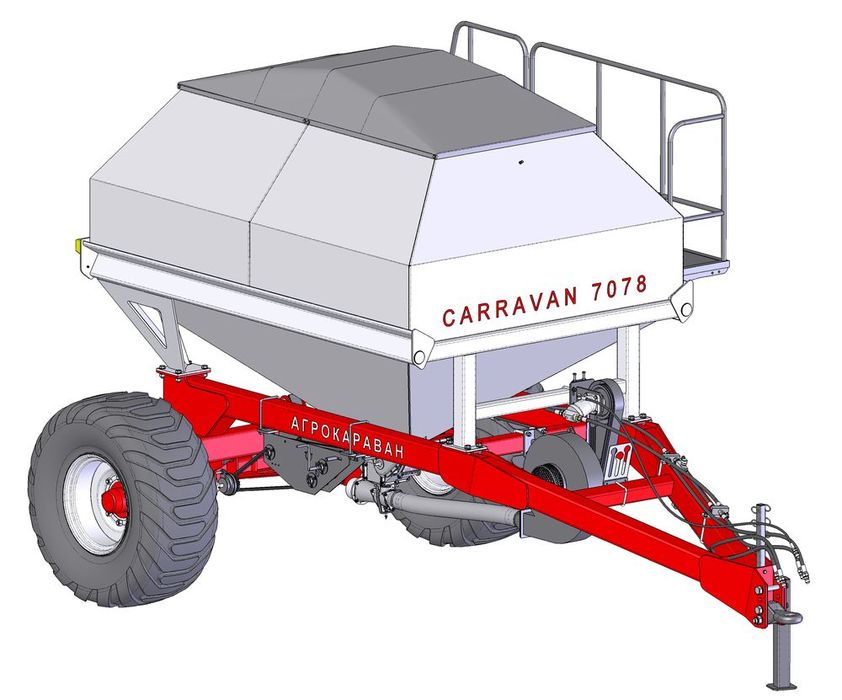

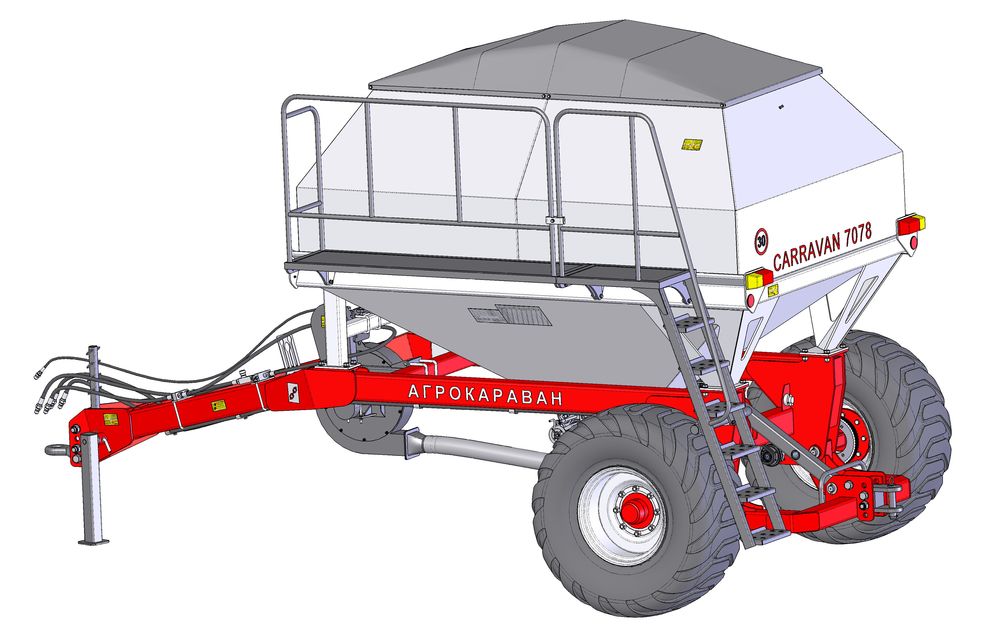

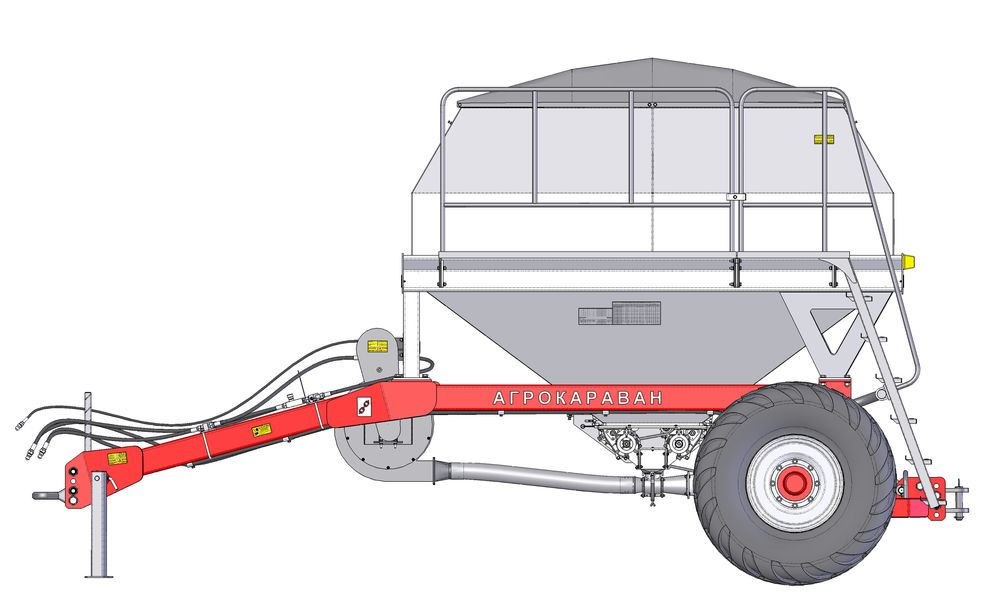

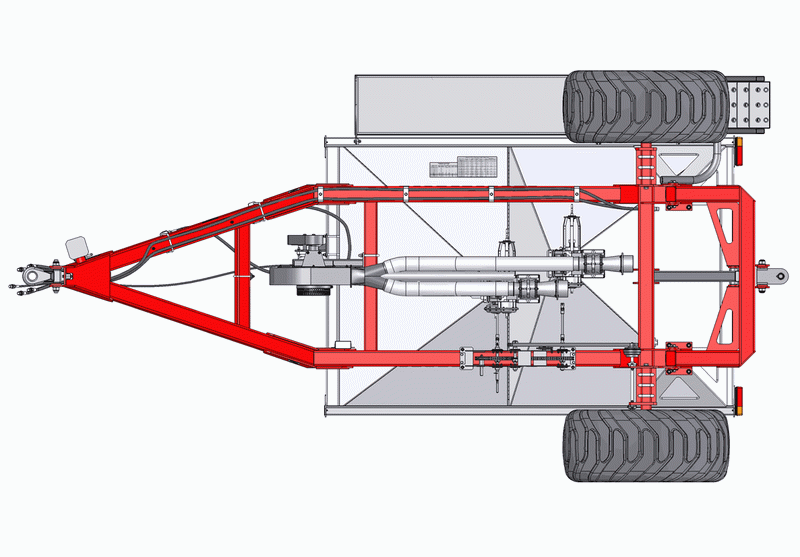

Галерея изображений
