Назначение

Бункеры прицепные CARRAVAN 5000 разработаны на базе Универсальной системы централизованного высева CARDINAL и предназначены для работы в составе посевных комплексов с использованием любой культиваторной части шириной захвата от 6 до 9 м, обеспечивающей выполнение агротехнических требований для технологического процесса посева.

Бункер прицепной обеспечивает:

  • перевозку семян зерновых (зернобобовых, трав) культур и гранулированных минеральных удобрений;
  • дозирование высеваемого материала;
  • пневматическое транспортирование высеваемого материала по материалопроводам на культиваторную часть посевного комплекса, где происходит распределение высеваемого материала на необходимое количество частей, с дальнейшим движением по семяпроводам к рабочим органам.

Видео и фото

Бункер CARRAVAN в составе
посевного комплекса ПСК-8

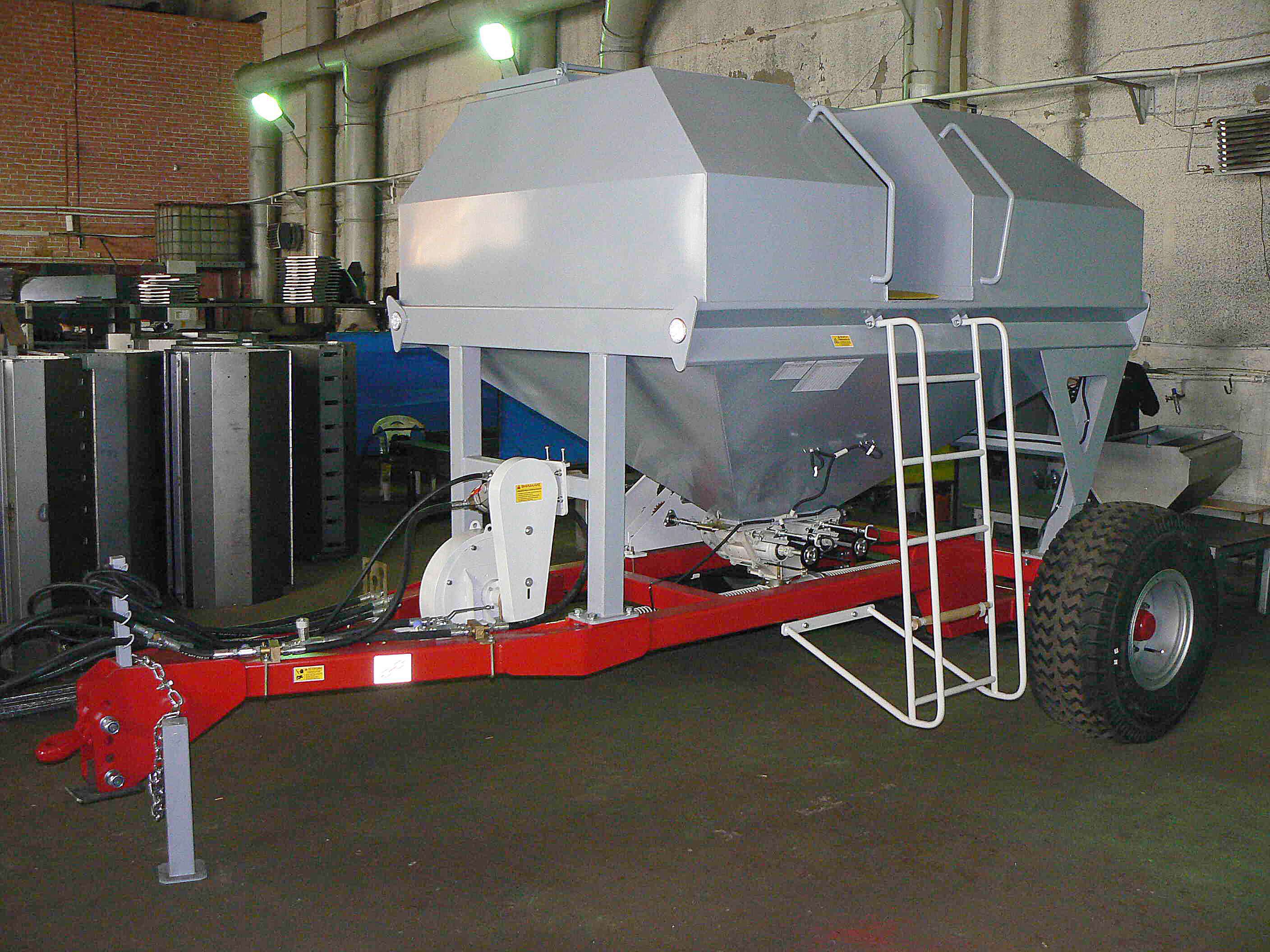

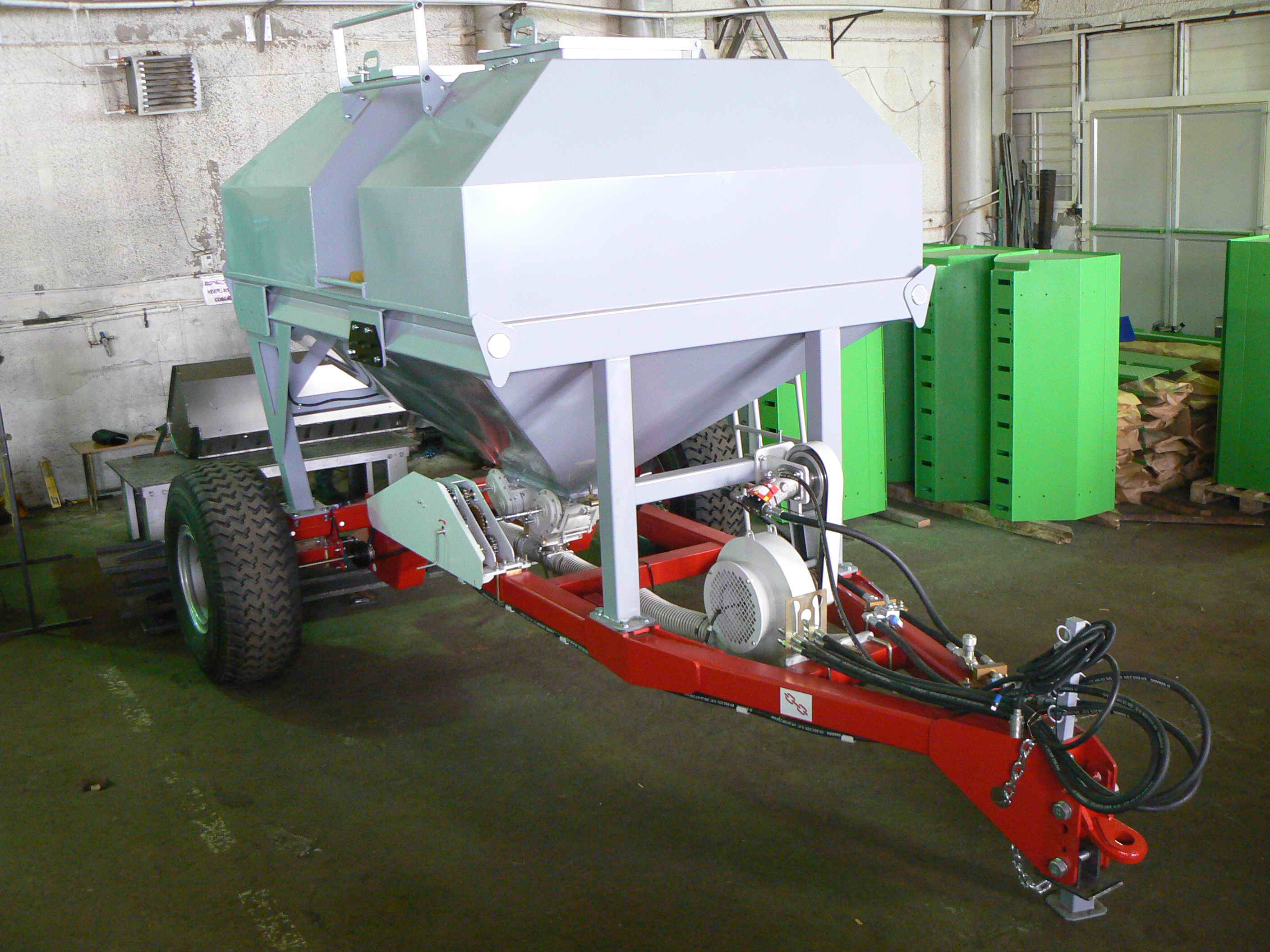

Прицепной бункер CARRAVAN 5000






Универсальная система централизованного высева Cardinal

Модели

Серия CARRAVAN 5000 включает следующие модели:

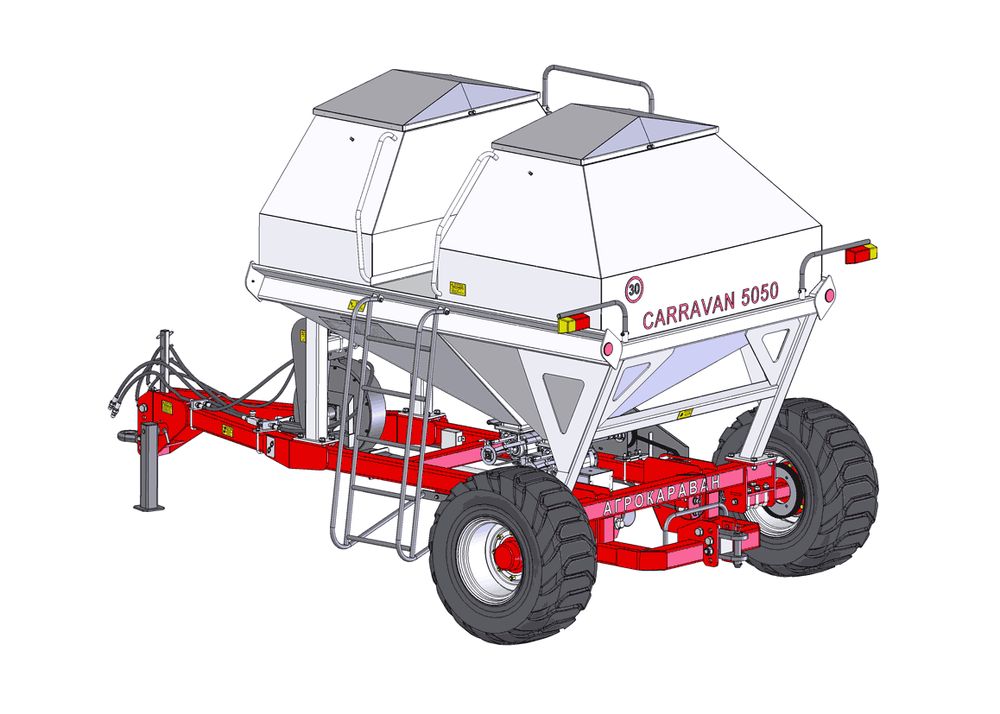

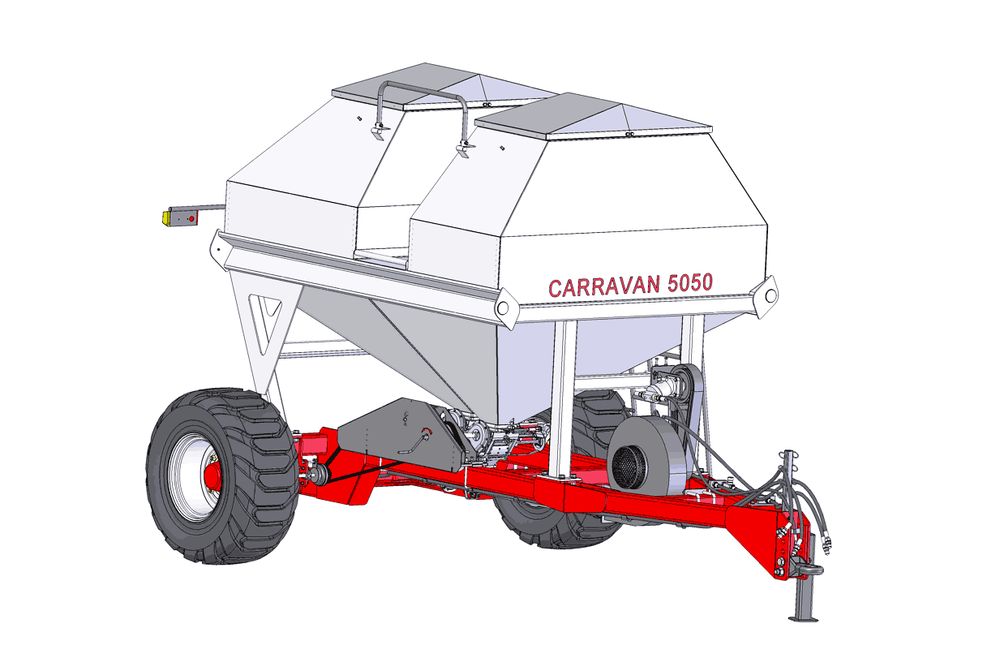

  • CARRAVAN 5050 – объем бункера 5 000л с системой раздельного высева семян сельскохозяйственных культур и гранулированных минеральных удобрений – применяется, когда при высеве необходимо семена и удобрения вносить в разные слои почвы.

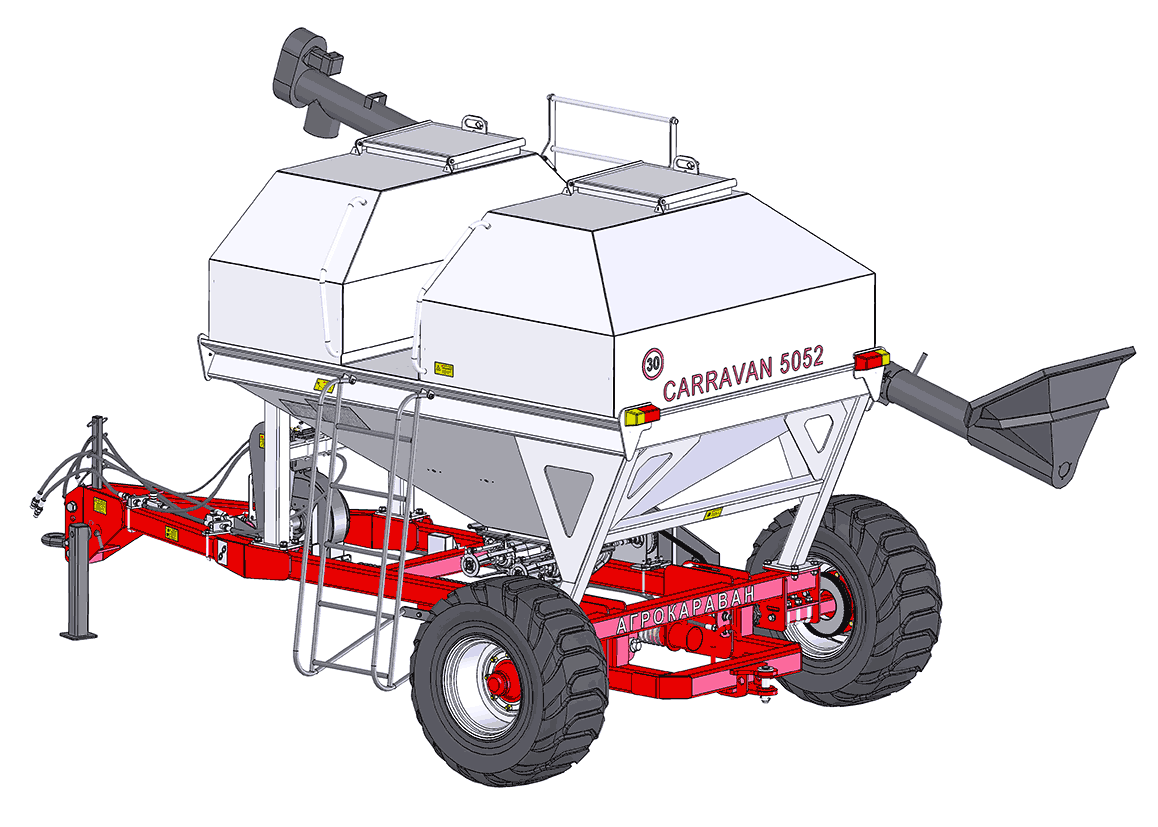

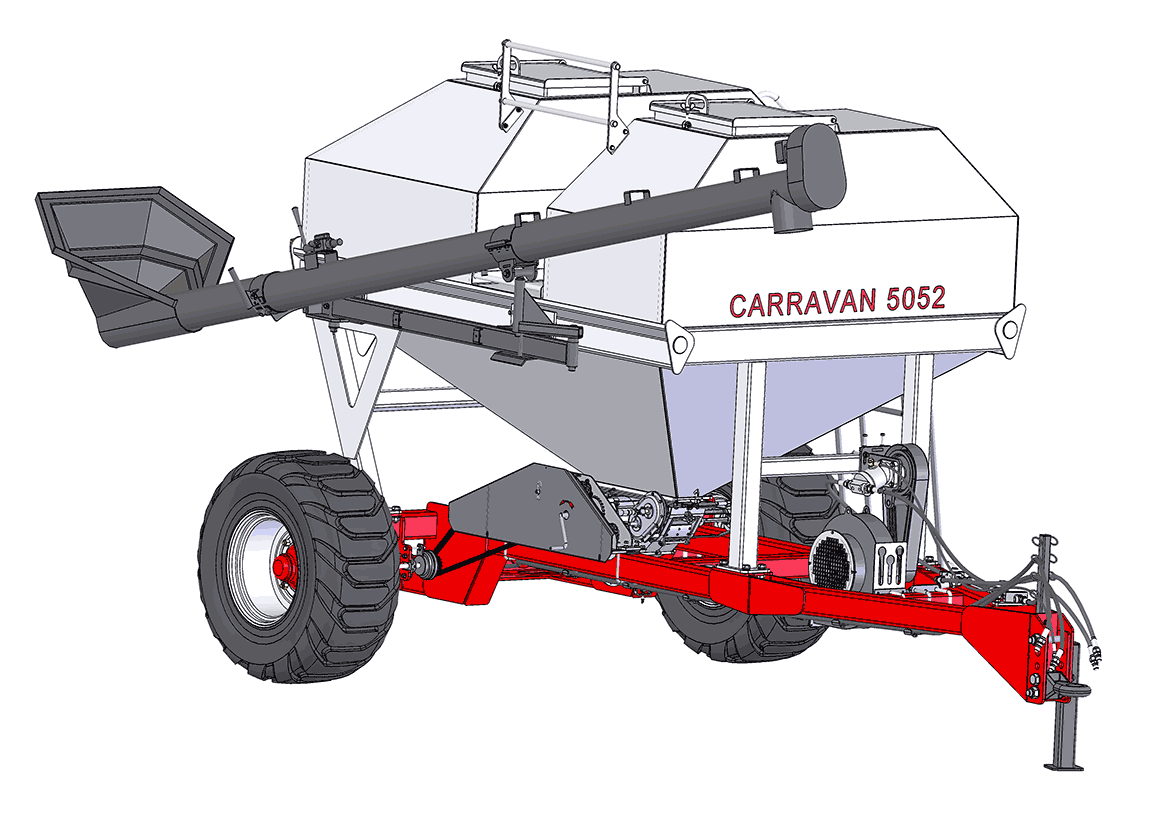

  • CARRAVAN 5052 – объем бункера 5 200л с системой совместного высева семян сельскохозяйственных культур и гранулированных минеральных удобрений – применяется, когда при высеве семян необходимо одновременно вносить в почву стартовые нормы минеральных удобрений;

Особенности конструкции

Конструкция модели имеет следующие особенности:

  • шиберная задвижка, отсекающая материал, находящийся в бункере от системы дозирования - позволяет производить ремонт высевающих аппаратов при загруженном материалом бункере;

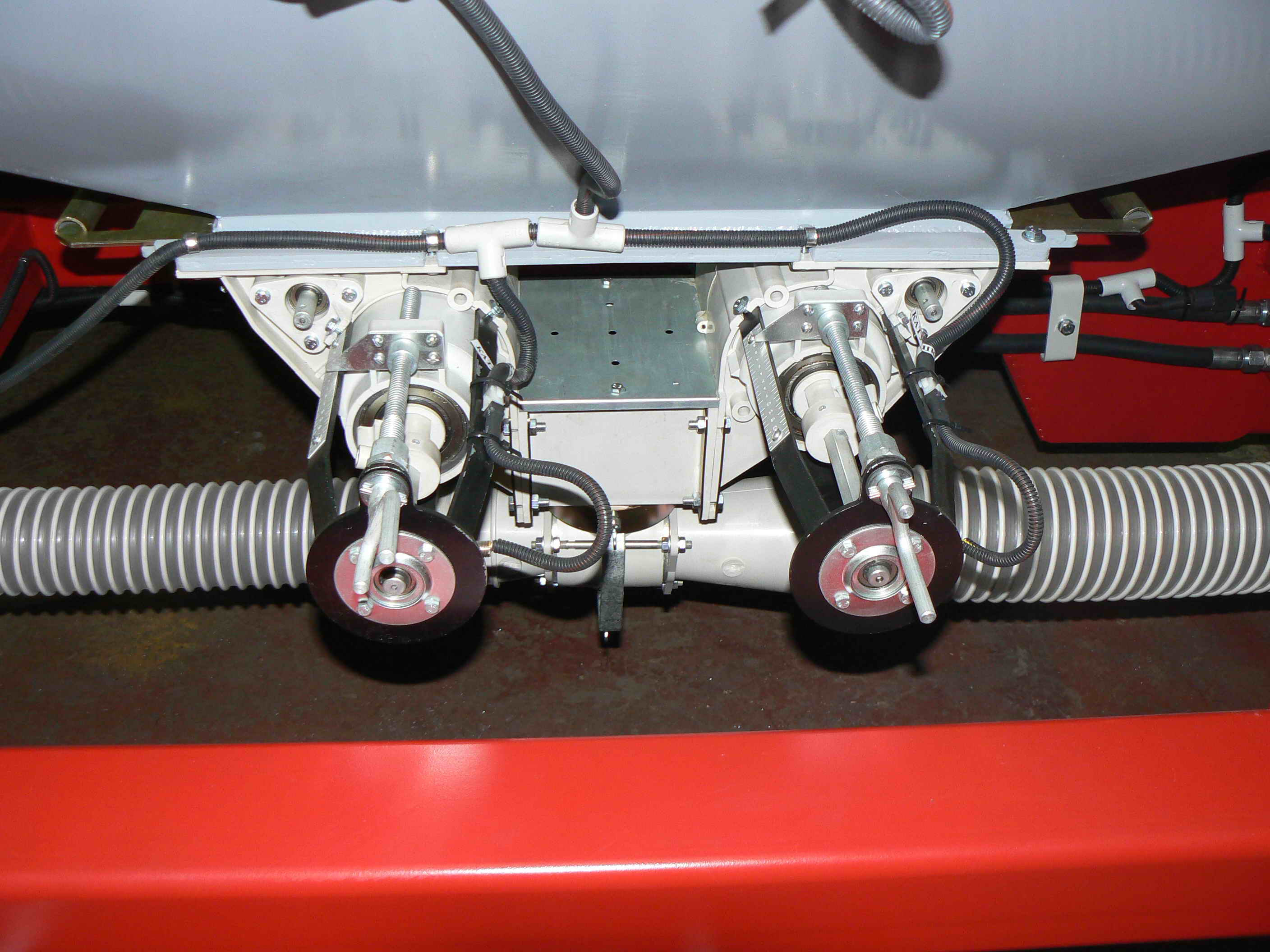

  • система дозирования обеспечивает быструю и простую настройку высевающих аппаратов на необходимую норму высева без использования сменных дозирующих катушек;
  • высевающие аппараты обеспечивают быструю готовность к работе при переходе с крупных семян зерновых и бобовых культур на мелкие семена трав и обратно;
  • транзитные РВД для культиваторной части посевного комплекса – 2 шт;
  • электрическая розетка для электропотребителей культиваторной части посевного комплекса;
  • система регулирования оборотов вентилятора для изменения скорости воздушного потока в зависимости от нормы высева материала;
  • клиноременная передача и обратный клапан в гидросистеме привода вентилятора предотвращают повреждение гидромотора и осуществляют плавную остановку крыльчатки вентилятора при отключении гидросистемы трактора;
  • механизм привода дозирующей системы с электромагнитной муфтой сцепления и выносным тумблером включения/выключения, устанавливаемым в кабине трактора;
  • электронная система контроля высева, определяющая:
    • минимальное количество материала в отсеках бункера;
    • вращение дозирующих катушек высевающих аппаратов;
    • частоту вращения вентилятора.
  • система транспортной световой сигнализации для более безопасного перемещения посевного агрегата по дорогам общего назначения.

Технические характеристики

Наименование Модель 5050 Модель 5052
Тип изделия Полуприцепной
Объем бункера для семян и удобрений, л 5 000 5 200
Высев Раздельный Совместный
Количество отсеков бункера 2
Отношение объемов отсеков бункера, передний/задний, % 45 / 55 40 / 60
Для посевных машин шириной захвата, м 6 - 9
Максимальное количество сошников в посевной машине, шт 40
Привод высевающих аппаратов От опорного колеса
Диаметр крыльчатки вентилятора, мм 500 400
Привод вентилятора Гидромотор
Номинальное давление в гидросистеме, МПа 16
Скорость движения посевного агрегата при максимальной норме высева, км/ч, не более
  • ширина захвата посевной машины 6-7 м
  • ширина захвата посевной машины 8 м
  • ширина захвата посевной машины 9 м


12
11
10
Транспортная скорость, км/ч, не более 30
Количество персонала для обслуживания, чел 1
Дорожный просвет, мм 330
Габаритные размеры машины, мм
  • длина
  • ширина
  • высота

5,0
3,1
3,0
Масса, т. 2,0
Унифицированный ряд распределительных головок 24, 32, 36, 40
Пределы регулирования нормы высева, кг/га
  • семена зерновых культур
  • семена зернобобовых культур
  • семена трав
  • гранулированные минеральные удобрения


30 – 250
35 – 300
2 – 100
40 – 400



Преимущества перед аналогами

Основным преимуществом перед аналогичными, является:

  • простота эксплуатации - конструкция высевающего аппарата обеспечивает быструю готовность к работе при переходе с крупных семян зерновых, зернобобовых культур и гранулированных минеральных удобрений на мелкие семена трав и обратно - не требуется дополнительных сменных дозирующих катушек, а также дорогостоящих коробок передач или вариаторов, обеспечивающих, в других конструкциях высевающих систем, регулирования нормы высева;

  • максимальная точность дозирования, как крупных семян зерновых, зернобобовых культур и гранулированных минеральных удобрений, так и мелких семян трав, за счет использования в конструкции высевающего аппарата способа «объемного дозирования» с точно регулируемым объемом камер желобчатой катушки;

  • не требуется герметичного бункера - положенный в основу высевающей системы CARDINAL процесс «эжектирования», основанный на движении воздуха, в том числе с захватом твердых частиц (в данном случае гранул высеваемого материала), под действием разряжения внешней среды создаваемого воздушным потоком, движущимся с большой скоростью, не требует герметизации зернового (зернотукового) бункера и создания в нем избыточного давления;

  • обладает повышенной стойкостью к атмосферным воздействиям и химической коррозии - все корпусные детали высевающей системы CARDINAL выполнены из ударопрочных полимерных композиционных материалов, а металлические детали и крепежные изделия имеют антикоррозийное покрытие, что обеспечивает конструкции повышенную стойкость к атмосферным условиям и химической коррозии минеральных удобрений; применение подшипников закрытого исполнения не требует дополнительного технического обслуживания;

  • обеспечивается наибольшая точность распределения высеваемого материала между отдельными семяпроводами - одноступенчатая система распределения высеваемого материала в сочетание с конструктивными особенностями колонны и распределительной головки позволяют получить показатель неравномерности высева семян зерновых культур между отдельными семяпроводами - менее 5%;

  • недорогое техническое обслуживание, по сравнению с импортными посевными комплексами, при относительной дешевизне и доступности отечественных комплектующих;

  • низкая цена по сравнению с импортными аналогами.

Комплект поставки

«Модель 5050»

«Модель 5052»

Основной комплект поставки

Основной комплект поставки

  1. Одноосное шасси.

  2. Зернотуковый бункер для раздельного высева
    материала.

  3. Дозирующая система для раздельного высева двух
    продуктов:

    • высевающий аппарат – 2 шт;

    • горизонтальный инжектор – 2 шт;

    • воздухопровод D100 – 2 м.

  4. Механизм привода дозирующей системы с
    электромагнитной муфтой сцепления и выносным
    тумблером включения/выключения, устанавливаемым в
    кабине трактора.

  5. Вентилятор высокого давления с диаметром
    крыльчатки 500 мм.

  6. Гидросистема привода вентилятора.

  7. Система регулирования оборотов вентилятора.

  8. Электронная система контроля высева определяющая:

    • минимальное количество материала в бункерах;

    • вращение дозирующих катушек высевающих
      аппаратов;

    • частоту вращения вентилятора.

  9. Система транспортной световой сигнализации.

  10. Тройник для деления воздушного потока на две части
    для раздельного высева.

  1. Одноосное шасси.

  2. Зернотуковый бункер для совместного высева
    материала.

  3. Дозирующая система для совместного высева двух
    продуктов:

    • высевающий аппарат – 2 шт;

    • горизонтальный инжектор – 1 шт;

    • воздухопровод D100 – 1 м.

  4. Механизм привода дозирующей системы с электромагнитной муфтой сцепления и выносным тумблером
    включения/выключения, устанавливаемым в кабине
    трактора.

  5. Вентилятор высокого давления с диаметром
    крыльчатки 400 мм.

  6. Гидросистема привода вентилятора.

  7. Система регулирования оборотов вентилятора.

  8. Электронная система контроля высева определяющая:

    • минимальное количество материала в бункерах;

    • вращение дозирующих катушек
      высевающих аппаратов;

    • частоту вращения вентилятора.

  9. Система транспортной световой сигнализации.

Возможные опции

Возможные опции

  1. Электронная система контроля высева расположенная на культиваторной части посевной машины, которая
    определяет блокировку (забивание) потока семян
    в семяпроводах;

  2. Диафрагма D100 регулирующая изменения воздушного потока в одном из двух воздухопроводов
    при раздельном высеве.

      3. Загрузочный шнек

  1. Электронная система контроля высева расположенная на культиваторной части посевной машины, которая
    определяет блокировку (забивание) потока семян в
    семяпроводах.

      2. Загрузочный шнек



Документация

Техническое описание
Руководство по эксплуатации
Бункер посевной универсальный
(формат PDF, размер 2.4Mb)
